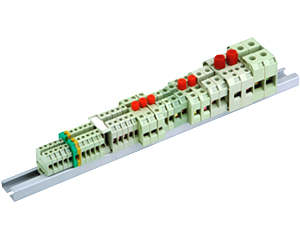

JH(JH6)系列組合型接線端子
概述
JH(JH6)系列組合型接線端子 絕緣件采用PC 聚碳酸酯阻燃,金屬件采用方框結構銅導體壓接技術,不會傷損導線,額定電壓交流660V、壓接 0.75~35mm2 的軟硬導線無需端頭可以連接。G型導軌安裝。
結構特征尺寸:
基型接線端子
接地型端子(JD)
雙層接線端子
試驗型接線端子(S)
熔斷型接線端子(RD)



型號
規格
外形尺寸mm 連接導線
范圍 mm2
額定
電流A
額定
電壓V
接線
螺釘
配用端頭
B
H 外形圖

JH6-2.5

35 50.5 6 1 0.75-2.5 24 660 M2.5 TG1-0.75 H-0.75
TG1-1 H-1
TG1-1.5 H-1.5
TG1-2.5 H-2.5
JH6-2.5L 1
JH6-2.5JD 6.5 2   M3
JH6-2.5RD1 60 71.5 17 8 0.75-6.0 20 380 M3.5 TG1-0.75 H-0.75
TG1-1 H-1
TG1-1.5 H-1.5
TG1-2.5 H-2.5
TG1-4.0 H-4.0
TG1-6.0 H-6.0
JH6-2.5RD2 47 62 12 5 10 380
JH6-2.5K 52 56.5 8   10 380
JH6-2.5S 56 656 10 4 24 380
JH6-2.5SL 4
JH6-2.5T   660
JH6-2.5TL

JH6-25H

60 61 6.5 3 0.75-2.5-4 24 600 M2.5 TG1-0.75、1、1.5、2.5、
JH6-2.5/2 58 50.5 6 1 0.75-2.5 17.5   TG1-0.75、1.5
JH6-2.5G 37   1.5 4
JH6-2.5RD1G 60   1.5
JH6-2.5RD2G 47   1.5
JH6-2.5KG 52   1.5
JH6-2.5SG 56   1.5
JH6-2.5/2G 60   1.5
JH6-2.5HG 37   1.5
JH6-4 40 55.5 6.5 1 1.5-4 32 660 M3 TG1-1.5、2.5、4
H-1.5、2.4、4
JH6-4L 1
JH6-4G   1.5
JH6-6 40 55.5 8 1 2.5-6 41 660 M3.5
TG1-1.5, 2.5, 4
H-1.5, 2.5, 4
JH6-6L 1
JH6-6JD 56 2   M4
JH6-6~10G
56
JH6-10 40 55.5   1 4-10 57 660 M4 TG1-4, H-4
TG1-6, H-4
H-10
JH6-10L
JH6-16 51 61.5 12 1 6-16 76 660 M4 TG1-6, H-6
H-10, H-10
H-16
JH6-16L
JH6-16G 50.5   1.6
JH6-35 59 71.5 16 1 6-35 125 660 M6 H-16, H-25, H-35
JH6-35G 58.5   18 1
JH6-B 37 56 10
