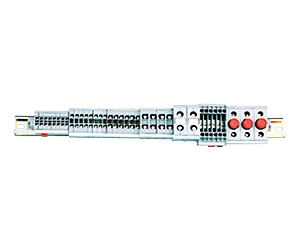

JH2筒式結構組合型接線端子
概述 JH2筒式結構組合型接線端子采用熱塑性PBT絕緣材料,金屬件壓線技術采用筒式方框?qū)щ娖瑝航蛹夹g(shù),G 型導軌安裝,額定工作電壓交流 660V、供 0.5~35mm2 軟硬導線的過渡連接之用。產品設計合理,通用及特殊型結構齊全、是目前工礦通訊設備控制中選用的較多型號之一。 |
型號規格 | 外形尺寸mm | 連接導線 范圍 mm2 |
額定 電流 A |
接線 螺釘 |
配用端頭 | 備注 | |||
B | H | 厚 | 外形圖 | ||||||
JH2-1.5 | 42 | 52 | 5.5 | 1 | 0.75-1-1.5 | 17.5 | M2.5 |
TG1-0.75 |
JH2-2.5RD 熔體為gG1 型額定電流有2、4、6、8、10、12、16 和20A分?jǐn)嗄?BR>力50KA。 |
JH2-1.5L |
2 | ||||||||
JH2-1.5H | 46 | 52 | 5.5 | 4 | |||||
JH2-1.5G | 33 | 51 | 1.5 | 12 | |||||
JH2-2.5 | 50 | 53 | 6 | 1 | 1-1.5-2.5 |
24 | M3 | TG1-1 TG1-1.5 TG1-2.5 H-1 H-1.5 H-2.5 | |
JH2-2.5L | 50 | 53 | 3 | ||||||
JH2-2.5S | 66 | 77 | 5 | ||||||
JH2-2.5SL | 73 | 77 | 6 | ||||||
JH2-2.5LX | 50 | 52 | 9 | ||||||
JH2-2.5K | 59 | 62 | 7.5 | 7 | |||||
JH2-2.5RD | 60 | 67 | 18 | 8 | |||||
JH2-2.5G | 41 | 52 | 1.5 | 12 | |||||
JH2-2.5KG | 59 | 52 | 1.5 | ||||||
JH2-2.5SG | 61 | 62 | 1.5 | ||||||
JH2-2.5SLG | 63 | ||||||||
JH2-2.5LXG |
35 | 52 | 1.5 | ||||||
JH2-6 | 50 | 57 | 5 | 1 | 2.5-4-6 |
41 | M4 | TG1-2.5 H-2.5 TG1-4 H-4 TG1-6 H-6 | |
JH2-6SL | 77 | 84 | 6 | ||||||
JH2-6G | 41 | 56 | 2 | 12 | |||||
JH2-6SLG | 72 | 71 | |||||||
JH2-16 | 52 | 65 | 11.5 | 1 | 6-10-16 |
76 | M5 | TG1-6 H-16 H-6.0 H-10 | |
JH2-16JD | 48 | 58 | 15 | 10 | |||||
JH2-16G | 43 | 64 | 2 | 12 | |||||
JH2-35 | 58 | 76 | 17 | 1 | 16-25-35 |
125 | M6 | H-16-25-35 | |
JH2-B | 43 | 58 | 15 | 11 |
|
|
|
|
|
|
|
|
|
