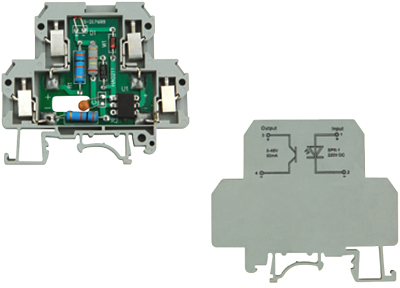

JHK-1光電耦合型接線端子排
概述 利用普通接線端子和裝電子器件,實現光電傳輸耦合,使輸入信號與輸出信號在電氣上隔離,同是真有信號指示等功能。 隨著自動化程度的提高,控制回路和現場電路之間的隔離技術日益顯示出重要性。 作為自動控制的核心,控制單元的必須與各傳感器、執行器可靠地隔離開,以免干擾,由于光電耦合有以下優點,因此在實際中的應用日溢廣泛。 1、信號消耗小,切換頻率高; 2、無機械動作,無觸點抖動,磨報切換壽命長,絕緣電壓高; 3、不怕振動; 4、體積不受位置限制,接線方便。 |
技術數據 |
參數 型號 | JHK-1 110V(DC) | JHK-1 220V(DC) | JHK-1 110V(AC) |
額定輸入電壓 |
110Vdc+10%~-20% |
220Vdc+10%~-20% |
220Vac+10%~-20% |
輸入電流 | 3mA | 1.7mA | 1.8mA |
輸出電壓 | 5~48Vdc | 5~48Vdc | 5~48Vdc |
******輸出電流 | 50mA | 50mA | 50mA |
最小輸出電流 | 50mA | 50mA | |
最高動作頻率脈沖比1:2 | 20HZ | 20HZ | 20HZ |
吸動延遲 | 17.4ms |
20ms | 20ms |
返回滯后 | 27.4ms | 20ms | 20ms |
負載壓降 | <1.6V | <1.6V | <1.6V |
附件 |
檔板 | JHK-G | JHK-G | JHK-G |
標記號 |
ZB3 |
ZB3 |
ZB3 |
