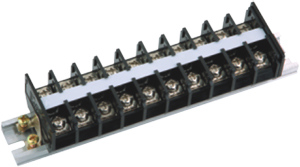

J(TD)條裝系列普通接線端子
概述 絕緣材料采用聚碳酸酯或ABS阻燃,金屬件采用銅板式組合螺 釘壓接,額定交流電壓500V,連接導線截面0.75~25mm2 ,導軌安裝使用25mm2 的C型導軌結構。 |
技術參數 |
型號規格 | 電流(A) | 尺寸(mm) | |||
L10 | A | B | C | ||
TD-1510 | 15 | 110 | 32 | 30 | 8 |
TD-2010 | 20 | 140 | 41 | 40 | 11 |
TD-3010 | 30 | 170 | 45 | 44 | 14 |
TD-6010 | 60 | 210 | 53 | 52 | 18 |
TD-10010 | 100 | 250 | 51 | 60 | 23 |
