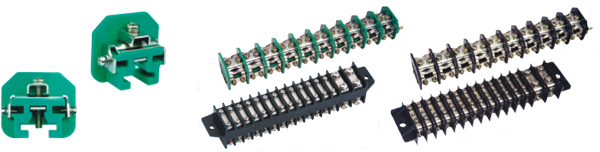

MJ1、MJ2、JHCM1、CM2小型母線架端子
概述 MJ、CM系列小型母線架端子是設計在無須導軌支持15路以下組合的條裝固定端子,每路可三面二孔分線連接,連接導線 截面6mm2以下,適用于高壓實驗裝置,小型電力箱、高壓柜等設備中安裝使用。MJ1適用于常規無特殊要求的高壓柜中作母線連接使用,外形基于MJ2,端厚度為26.5mm,壓線孔徑Φ3~Φ10之間。 MJ2適用于要求緊湊的高壓柜中,屬經濟型母線端子。外形基于MJ1,換一下專用母線導軌安裝。CM1熱固性端子:導線截面為6-25mm2,額定電流/電壓為41-101A/500V;外形尺寸為228×50×31(長×寬×高)mm。CM2熱固性端子:外形尺寸為228×40×40(長×寬×高)mm。 |
