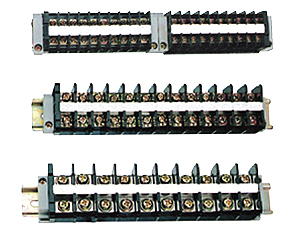

JH(TK)條系列加固型端子
概述 引進型端子,材料采用注射型熱固性塑料或 DMC聚酯阻燃。絕 緣性耐高溫較好,工作電壓交流600V,連接導線截面0.5~25mm2 ,安裝使用十分可靠, 片裝時底部插入 35mmTH導軌,兩邊加裝固定 件。適用于移動工作中有振動的電器箱過渡連接之用。 |
技術參數 |
型號規格 | 電流(A) | 尺寸 | ||||||
L10 | A | B | C | E | F | G | ||
TK-010 | 10A | 40.5 | 38 | 34.5 | 27.5 | 8 | 7 | M3 |
TK-020 | 20A | 40.5 | 38 | 34.5 | 27.5 | 9.5 | 8.5 | M3.5 |
TK-030 | 30A | 40.5 | 38 | 36.5 | 29 | 12 | 9.8 | M4 |
TK-040 | 40A | 40.5 | 38 | 36.5 | 29 | 14 | 11.7 | M4 |
TK-060 | 60A | 48 | 42 | 41.5 | 35 | 15.5 | 13 | M5 |
TK-100 | 100A | 53 | 42 | 41.5 | 35 | 15.5 | 17 | M6 |
