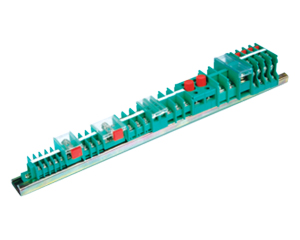

ENJF5系列組合型接線端子
| 概述 絕緣材料采用聚碳酸酯, PBT, 絕緣性能好, 阻燃耐濕、耐老化，120℃以下安全工作，額定工作電壓660V, 金屬結構件采用組合螺釘壓接技術, 連接導線額定截面積為 0.5～50mm2 ，G型導軌安裝。很適用于機電行業中開關板電控柜內的主回路及二次回路導線的過渡連接。 |
| JH(JF5)外形尺寸及技術參數 |
|
|
|
|
|
|
|
|
| 型號 規格 |
外形尺寸mm | 額定電流A | 額定截面mm2 | 配用端頭 | |||
| B |
H | A | 外形圖 | ||||
| JF5-1.5/1 | 31 | 39 | 10 |
1 | 17.5 | 1.5 | TU1-1/3 TU1-1.5/3 TO1-1/3 TO1-1.5/3 |
| JF5-1.5/2 | 19.5 | ||||||
| JF5-1.5/3 | 28.5 | ||||||
| JF5-1.5/5 | 46.5 | ||||||
| JF5-1.5/2L | 35 | 19.5 | 2 | ||||
| JF5-1.5/3L | 28.5 | ||||||
| JF5-1.5B | 31 | 38.5 | 11 | 8 | |||
| JF5-2.5/1 | 36 | 41 | 12 | 1 | 24 | 2.5 | TU1-1/4 TU1-1.5/4 TU1-2.5/4 TO1-1/4 TO1-1.5/4 TO1-2.5/4 |
| JF5-2.5/2 | 24.5 | ||||||
| JF5-2.5/3 | 36 | ||||||
| JF5-2.5/5 | 59 | ||||||
| JF5-2.5/2L | 39.5 | 24.5 | 2 | ||||
| JF5-2.5/3L | 36 | ||||||
| JF5-2.5S1 | 42 | 47.5 | 36 | 3 | |||
| JF5-2.5S2 | 47 | 26 | 4 | ||||
| JF5-2.5S3 | 41 | 48.5 | 12.5 | 5 | |||
| JF5-2.5RD | 46 | 58 | 19 | 6 | |||
| JF5-2.5JD | 36 | 46 | 11.5 | 7 | |||
| JF5-2.5B | 41.5 | 11 | 8 | ||||
| JF5-6/1 | 45 | 48.5 | 16 | 1 | 41 | 6 | TU1(TO1)-2.5/5～6/5 |
| JF5-6/2 | 32 | ||||||
| JF5-10/1 | 51 | 50 | 18 | 57 | 10 | TO1-4/6～10/6 | |
| JF5-10/2 | 36 | ||||||
| JF5-10/5 | 92 | ||||||
| JF5-25/1 | 61 | 60 | 25 | 101 | 25 | TO1-10/8～25/8 | |
| JF5-25/2 | 50 | ||||||
| JF5-50/1 | 70 | 62 | 30 | 150 | 50 | TO1-16/10～50/10 | |
