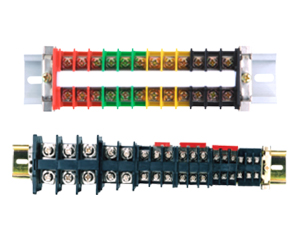

JHY1系列組合型接線端子
概述 絕緣材料采用PC聚碳酸酯阻燃(PPO),安裝導軌采用Th35mm型使用,金屬件導電片采用方組合螺釘壓接,片狀結構,額定電壓660V,連接導線截面0.5~150mm2 ,適用范圍較廣。 |
|
|
|
|
型號 規格 |
外形尺寸mm | 連接導線 范圍 mm2 |
額定 電流A |
接線 螺釘 |
額定截面 mm2 |
配用 端頭 | |||
B |
H | 厚 | 外形圖 | ||||||
JHY1-9 | 32 | 29 | 7.5 | 1 | 0.5~1 | 9 | M2.5 | 1 | TU1型 TO1型 |
JHY1-16 | 38 | 34 | 8 | 0.75~1.5 | 16 | M3 | 1.5 | ||
JHY1-25 | 43 | 36 | 10 | 0.75~2.5 | 25 | M4 | 2.5 | ||
JHY1-32 | 43 | 38 | 12 | 1~4 | 32 | M5 | 4 | ||
JHY1-63 | 51 | 42 | 16 | 2.5~10 | 63 | M6 | 10 | ||
JHY1-100 | 62 | 49 | 20 | 2 | 2.5~25 | 100 | M6 | 25 | |
JHY1-150 | 71 | 55 | 25 | 10~35 | 150 | M8 | 35 | ||
JHY1-200 | 90 | 64 | 35 | 25~75 | 200 | M10 | 75 | ||
JHY1-300 | 90 | 64 | 35 | 50~100 | 300 | M10 | 100 |
